什么是吊頂鋁格柵 2 ——施工及安裝節點
來源：山東吉祥裝飾建材有限公司
時間：2025-01-13
閱讀量：1540
-03-
施工及安裝節點
Install node
鋁格柵對施工工藝要求較為嚴格，尤其是鋁格柵作為吊頂使用，下面就以鋁格柵吊頂為例，梳理一下施工及安裝。

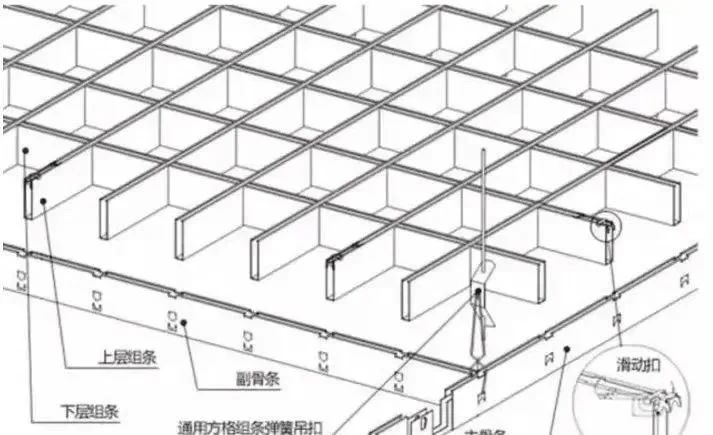

防線示意圖
根據格柵吊頂的平面圖，彈出構件材料的縱橫布置線、造型較復雜的部位的輪廓線，以及吊頂標高線，同時確定并標出吊頂吊點。

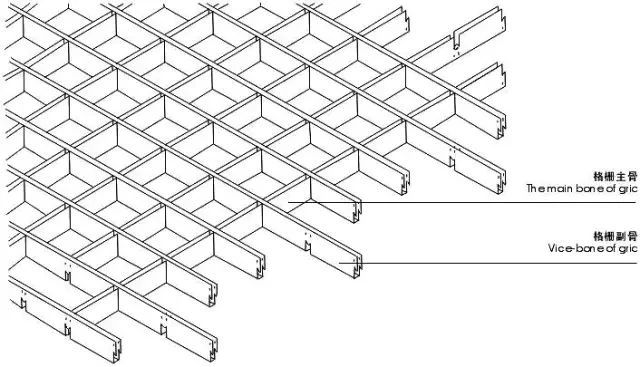

吊頂示意圖
按設計要求采用金屬膨脹螺栓或射釘固定吊頂連接，或直接固定鋼筋吊桿、鍍鋅鐵絲及扁鐵吊件等。局部格柵的拼裝，單體與單體、單元與單元，作為格柵吊頂的富有韻律感的圖案構成因素，必要時應盡可能在地面拼裝完成，然后再按設計要求的方法懸吊。

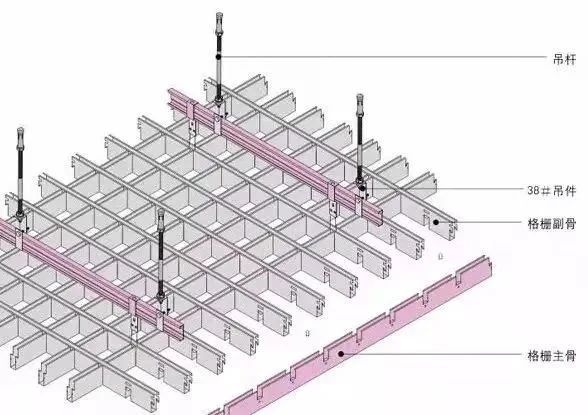

組合與拼裝示意圖
為保證構件間連接牢固，應根據木工作業的有關技術要求，采用釘固、膠粘、榫接以及采用方木或鐵件加強。調平與固定，木格柵就位后，將下凸部分上拖用吊桿拉緊，將上凹部分放松使吊桿下移，然后再把格柵部位加固。

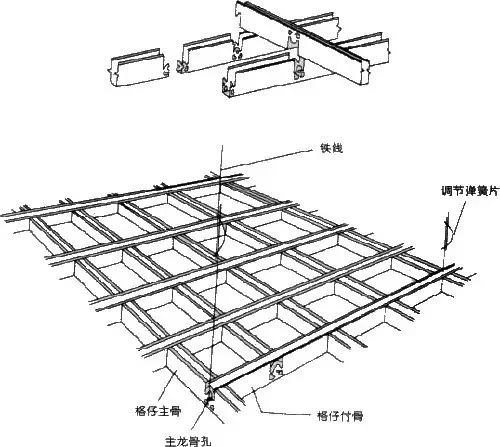

吊裝示意圖
對于條格布置緊湊，且雙向跨度較大的格柵式吊頂，其整幅吊頂面的中央部分也應略有起拱。用水準儀在房間內每個墻(柱)角上抄出水平點(若墻體較長，中間也應適當抄幾個點)，彈出水準線(水準線距地面一般為500㎜)，從水準線量至吊頂設計高度，用粉線沿墻(柱)彈出水準線，即為吊頂格柵的下皮線。

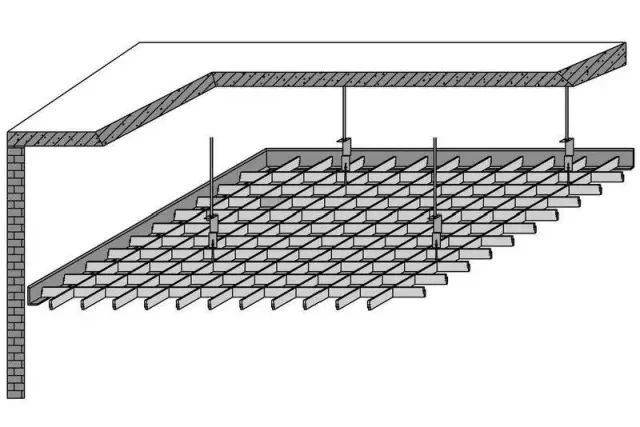

鋁格柵吊頂結構圖
同時，按吊頂平面圖，在混凝土頂板彈出主龍骨的位置。主龍骨應從吊頂中心向兩邊分，最大間距為1000㎜，并標出吊桿的固定點，吊桿的固定點間距900㎜~1000㎜。如遇到梁和管道固定點大于設計和規程要求，應增加吊桿的固定點。采用膨脹螺栓固定吊掛桿件。可以采用ф6的吊桿。吊桿可以采用冷拔鋼筋和盤圓鋼筋，但采用盤圓鋼筋應采用機械將其拉直。吊桿的一端同L30*30*3角碼焊接，（角碼的孔徑應根據吊桿和膨脹螺栓的直徑確定）另一端可以用攻絲套出大于100㎜的絲桿,也可以買成品絲桿焊接。
鋁格柵吊頂施工節點圖
制作好的吊桿應做防銹處理，吊桿用膨脹螺栓固定在樓板上，用沖擊電錘打孔，孔徑應稍大于膨脹螺栓的直徑。輕鋼龍骨應吊掛在吊桿上(如吊頂較低可以省略掉本工序，直接進行下道工序)。一般采用38輕鋼龍骨，間距900㎜~1000㎜。輕鋼龍骨應平行房間長向安裝，同時應起拱，起拱高度為房間跨度的1/200~1/300。輕鋼龍骨的懸臂段不應大于300㎜，否則應增加吊桿。主龍骨的接長應采取對接，相鄰龍骨的對接接頭要相互錯開。輕鋼龍骨掛好后應基本調平。跨度大于15m以上的吊頂，應在主龍骨上，每隔15m加一道大龍骨，并垂直主龍骨焊接牢固。
鋁格柵吊頂施工圖
用吊桿與輕鋼龍骨連接(如吊頂較低可以將彈簧片直接安裝在吊桿上省略掉本工序)，間距900㎜~1000㎜，再將彈簧片卡在吊桿上。將預裝好的格柵天花用吊鉤穿在主骨孔內吊起，將整柵的天花連接后，調整至水平即可。1、鋁格柵主要可分為凹槽鋁格柵和平面鋁格柵。因各層面積較大，所以必須處理好金屬格柵與礦棉板，吊頂之間、吊頂與墻、柱之間的垂直或平行關系，對此，應將相關軸線引測到墻柱立面，并按此基準線拉線找規矩抹灰，從而保證墻面均與軸線平行、并兩個相鄰面相互垂直。以此作為吊頂平面位置的基準面。2、格柵吊頂起拱形式及起拱高度：起拱高度可按8M柱距的1／200左右。3、因格柵吊頂內的各種管道都設有調節閥門，須在相應位置留置檢查孔。消防噴淋頭的平面位置不能與格柵條重合，且應兩個方向都應直順，對此，可在消防噴淋立管上端制成大于900的蹬踏彎，以便微調噴淋頭的平面位置。4、設備檢查孔的留置：因格柵吊頂內的各種管道都設有調節閥門，須在相應位置留置檢查孔，而檢查孔的位置又不是縱橫成行。對此可采用以下方法：先裁切成孔洞，然后在孔洞四周加設角鋁（角鋁先涂刷與格柵相同顏色），角鋁下皮凹進柵格下皮2MM，最后將裁孔洞下來的格柵條調整拼好后擱置在角鋁上。5、吊頂與墻柱之間的節點處理：與方柱連接可采用L20MM*20MM角鋁，可達到與礦棉板吊頂邊龍骨協調一致的效果，與圓柱連接可用￠35不銹鋼管圈邊封閉。
